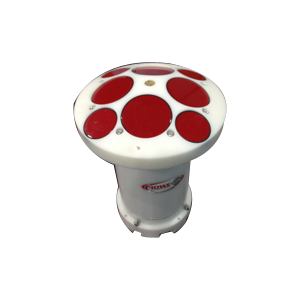

瑞禹多频声学多普勒流速剖面仪（ADCP）

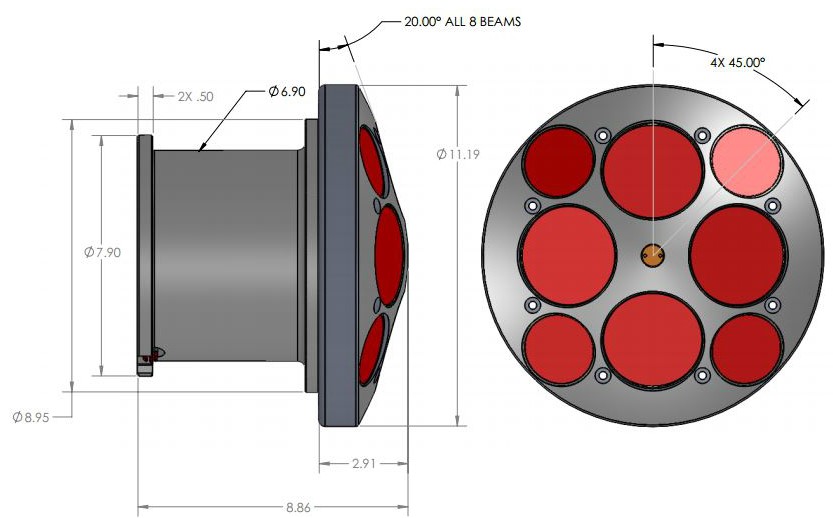

特点 ►具有窄带、宽带模式、脉冲相干三种工作模式； ►8个波束活塞式双频ADCP(20°波束角)； ►300kHz,600kHz,1200kHz两种频率自由组合； ►两种频率可以同时工作，高频可以实现高精度测量，低频可以实现大范围测量, 测量环境更广泛； ►具有宽频相位、定层流速流量测量模式，可实现指定层流速测量与分析;

多频走航式ADCP简介
      多频走航式ADCP采用世界最先进的宽带脉冲处理技朮，并且创新性结合声学频率——将300kHz/600kHz/1200kHz（其中两种频率可任意组合)设计在同一台ADCP仪器內。多频率可设置为同时工作，适于更多的测量环境，获取更多的测量流速数据支持勘测、监测和研究等工作。采集后处理软件为中文界面，用户体验良好，操作便捷，并且还可以输出符合《声学多普勒流量测验规范》要求的测验成果表，满足中国水文测量需求；双频ADCP具有应用灵活、方便，可以安装在水文测船上，通过电缆与电脑通讯施测，或者安装在特制的小型三体船上，通过无线电台与岸上电脑通讯施测；双频ADCP标准配置多种模式，应用范围广，从小河、人工渠道，到大江、大河、潮汐河流都能使用；很多国家地理调查局已接受双频ADCP作为其河流流量测量的标准仪器之一。
技术参数

频率(kHz)	1200		600	300
水剖面
流速剖面量程
窄带模式(m)	0.2～30		0.4～90	0.6～180
宽带模式(m)	0.2～20		0.4～50	0.6～100
流速精度	高精度±0.25%±2mm/s ，低精度±1%±2mm/
窄带单呯精度	20cm/s@1 m	20cm/s@2m		20cm/s@4 m
宽带单呯精度	4cm/s@1 m	4cm/s@2m		4cm/s@4 m
流速分辨率	0.1mm/s
单元层数目                                                                                 200
盲区(m)	0.05
采样频率	10Hz
最小起测距离	小于等于0.2m
波束角	20°
波束分辨率	0.1 mm/s
流速范围	±10 m/s
底跟踪
速度量程	±10 m/s Max; ±5 m/s
深度范围(m)	0.2～50		0.4～120	0.6～250
速度精度                                                                      ± 0.25%, ±2mm/s
分辨率                                                                              0.1mm/s
水深测量
水深量程(m)	30		90	180
水深精度                                                                               ±1%
分辨率                                                                                 1mm
标准传感器	范围		精度	分辨率
罗盘	0 ‐ 360 °		1°RMS	0.01°
倾斜仪	±15°		<1°RMS	0.01°
温度	‐5 ℃ - 70℃		±0.15 ℃	0.01 ℃
通讯                                                         RS232, RS485,1200 to 115 200 波特率
数据输出                                                 流速剖面/底跟踪速度/高度/水温/航向/时间
内置储存卡                                                                 32G
电源                                                                        12-36 VDC
软件                                          ReYo中文版面软件（用于实时采集和流量数据回放）
电缆                                                                        5m（可订制）
环境                                           操作温度： ‐5 ℃ - 45℃ 储藏温度：‐10 ℃ - 70℃

外壳材料：聚乙烯塑料（标配）可选铝合金/铜/钛合金 电源：12~ 36VDC, 可工作30小时 通讯：RS232,RS485 输出：ASCII 或二进制数据 数据输出率： 1~2Hz，最大10Hz 电缆：标准5米，可定制 数据传输： 线缆、蓝牙、电台 工作软件：测流大师（中文界面），可实现指定层 流速测量与分析：实时输出流速剖面、传感器等数据和图像
