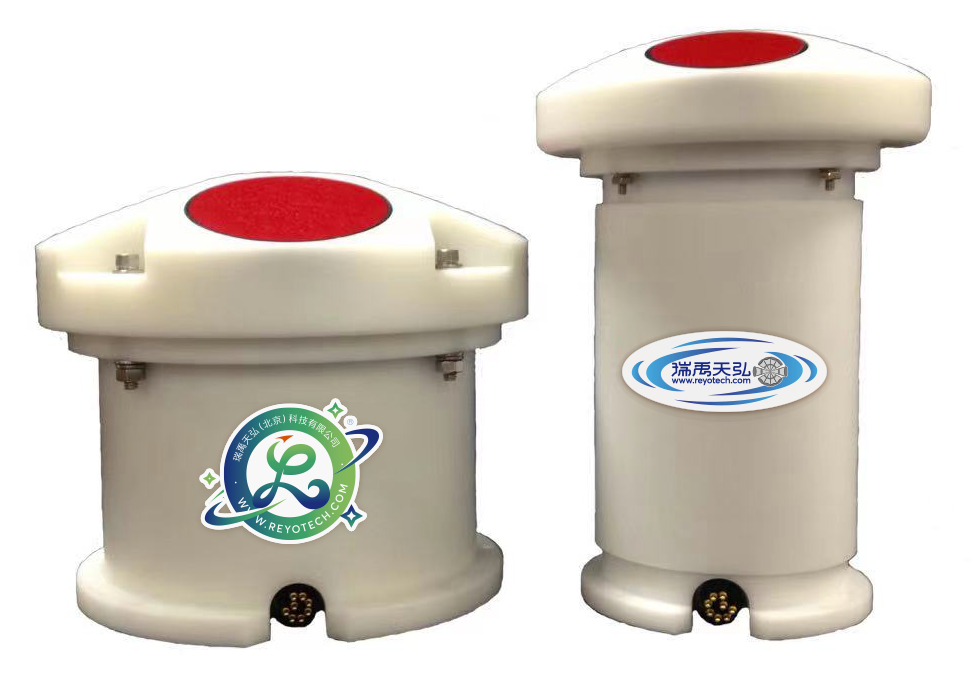

瑞禹走航式 ADCP

时间：2021-08-08

特点
►采用宽带专利技术，测验速度快、准确度高、重复性好；
►后处理软件生成符合中国水文规范要求的格式文件；
►可输出ASCII文本数据及其他常用格式数据；
►换能器四波束配置可以有效地提高数据的可靠性、排除环境因素影响；
►软件可集成外部传感器：GPS、回声测深仪、外部罗经；
►采集及后处理软件均为中文界面，可以采集数据、回放数据、并形成多种图等供用户选用；
►具有多垂线法测流软件适合有移动底和封冻时期的流量测量；

走航式ADCP简介
河流型ADCP应用灵活、方便，可以安装在水文测船上，通过电缆与电脑通讯施测，或者安装在特制的小型三体船上，通过无线电台与岸上电脑通讯施测；标准配置多种模式，应用范围广，从小河、人工渠道，到大江、大河、潮汐河流都能使用；很多国家地理调查局已接受ADCP作为其河流流量测量的标准仪器之一；此外，它配有符合《声学多普勒流量测验规范》的中文后处理软件,可直接生成符合中国水文规范要求的测验成果表； ADCP主要有以下优点：
（1）采用宽带信号处理专利技术。该技术的应用，在保证精度的前提下，提高了流速测量的空间和时间分辨率。
（2）测量剖面深度范围大。例如600kHzADCP，其测量剖面深度范围可以从0.1米至100米（注：剖面深度与含沙量及单元长度有关）;600 kHz ADCP即可以适用于大部分河流的水深情况。
（3）对较高含沙量河流适用性较好；高含沙量意味着水体对声波能量的吸收增强；这时需要采用较低频率的系统才能达到较大的剖面深度和保持底跟踪。然而一般低频系统分辨率较低，由于采用了宽带信号处理专利技术，低频率的系统（600kHz 和300 kHz ）在较高含沙量情况下具有较好的穿透性，并且分辨率较高。
（4） 1200kHz和600kHz ADCP有两种工作模式：标准工作模式和浅水工作模式；标准工作模式适应范围大，应用于大多数情况。然而在水很浅，流速很低情况下，采用浅水工作模式可以有效的提高测量精度。

技术参数

频率(kHz)	1200	600	300
水剖面
流速量程 ±20 m/s Max; ±5 m/s
流速分辨率 0.1mm/s
最大剖面量程(m)	20	50	100
单元尺寸(m)	0.02-4	0.04-4	0.08-8
单元层数目 200
精度 ± 0.25%, ±2mm/s
盲区(m)	0.05	0.1	0.2
数据输出率 1-2Hz,10Hz max
底跟踪
速度量程 ±20 m/s Max; ±5 m/s
深度范围(m)	30	100	150
速度精度 ± 0.25%, ±2mm/s
分辨率 0.1mm/s
水深测量
水深量程(m)	30	100	150
水深精度 ±1%
分辨率 1mm
标准传感器	范围	精度	分辨率
罗盘	0 ‐ 360 °	1°RMS	0.01°
倾斜仪	± 15°	<1°RMS	0.01°
温度	‐5 ℃ - 70℃	±0.15 ℃	0.01 ℃
通讯 RS232, RS485,1200 to 115 200 波特率
数据输出流速剖面/底跟踪速度/高度/水温/航向/时间
内置储存卡 32G
电源 12-36 VDC
软件 ReYo Q 中文版面软件（用于实时采集和流量数据回放）
电缆 5m（可订制）
环境操作温度： ‐5 ℃ - 40℃ 储藏温度：‐30 ℃ - 60℃

用户可选配

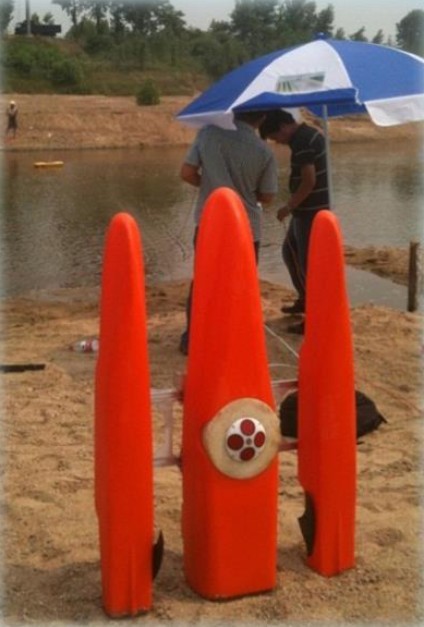

♦ADCP专用三体测量船；
♦ADCP专用无线高速数传电台；
♦走航式测量的安装支架；
♦备用电池；
♦定制电缆长度；
♦定制后处理软件。
